薄膜无尘净化车间工程设计装修
来源：www.zmidb.cn 作者：空气好净化
发布时间:2021-06-25 11:26:12点击:次
一、项目概况
项目名称：Bopet薄膜净化车间装修工程
项目规模：8000㎡
洁 净 度：万级、局部千级
项目地址：安徽合肥
二、设计依据
甲方提供的图纸和要求，并符合相关的洁净厂房建设规范要求。
《洁净厂房设计规范》 GB50073-2013
《建筑设计防火规范》 GB50016-2006
《采暖通风与空气调节设计规范》 GB50019-2003
《洁净室施工及验收规范》 GB50591-2010
《建筑装饰装修工程质量验收规范》 GB50210-2001
三、项目内容

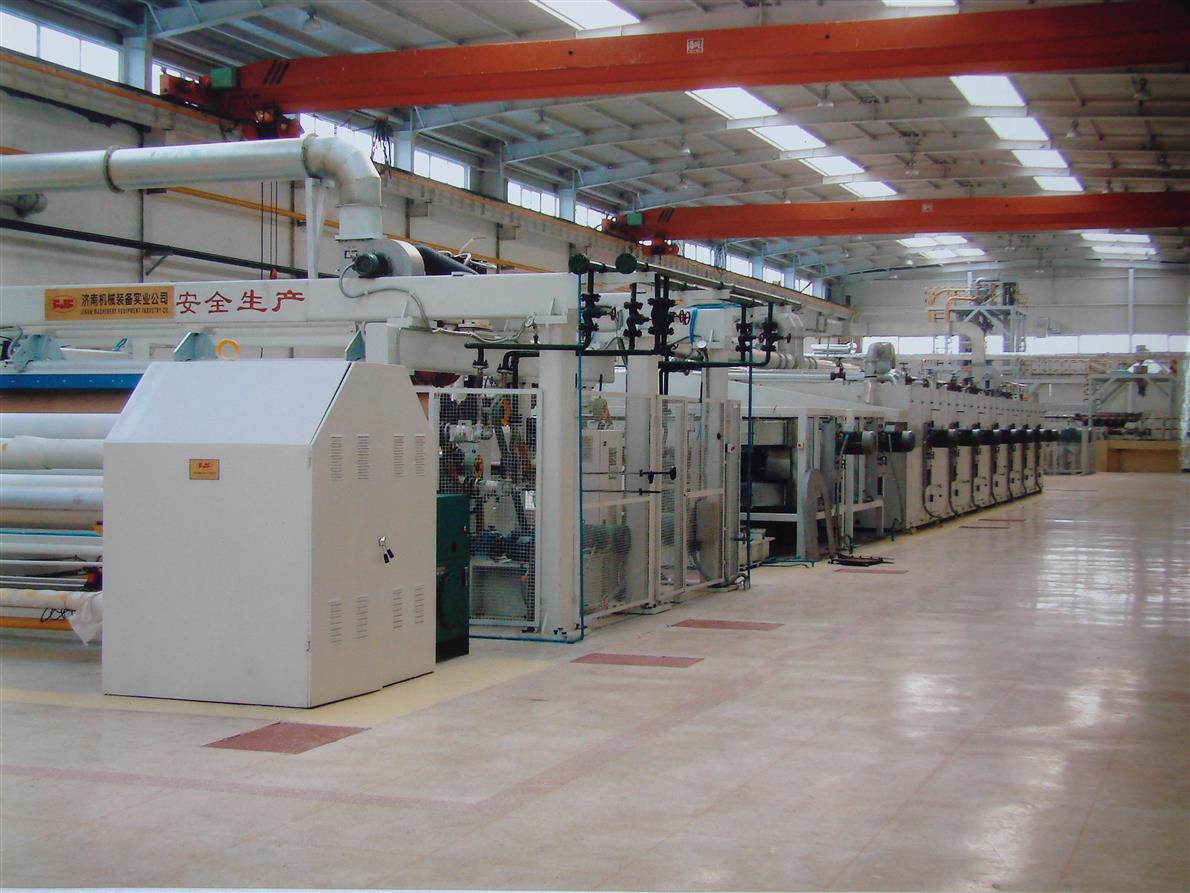

整个车间生产环境达到万级（局部千级），配备有在线瑕疵检测、化学除尘和静电除尘等功能。产品主要应用于平板显示领域的扩散膜、增亮膜、反射膜的基膜、各种保护膜及太阳能光伏背板膜等。
四、系统形式和气流组织
AHU-01净化空调系统采用全空气、定风量、定新风集中式空调系统，洁净区空气经过初、中、高效过滤后送入室内；气流组织为上送风下侧回风的气流组织形式。
AHU-02净化空调系统采用全空气、定风量、定新风集中式空调系统，洁净区空气经过初、中、高效过滤后送入室内；气流组织为上送风下侧回风的气流组织形式。
AHU-03净化空调系统采用全空气、定风量、定新风集中式空调系统，洁净区空气经过初、中、高效过滤后送入室内；气流组织为上送风下侧回风的气流组织形式。
净化空调系统的送风、回风的启闭连锁，连锁顺序按《洁净厂房设计规范》GB50073-2013规定执行。
五、检测与自动控制
洁净空调机组的回风管上设置温湿度传感装置，控制系统根据传感装置反馈的信号进行制冷、加湿控制，以达到车间恒温恒湿之目标。
